网络安防监控的系统的构成(安防监控系统常用设备)

2022-10-07 16:51:57 浏览量: 223

  1、网络安防监控的系统的构成

  最简单的安防监控系统主要有:硬盘录像机、网络交换机、光纤收发器、摄像机、摄像机电源适配器、网络传输线缆组成。

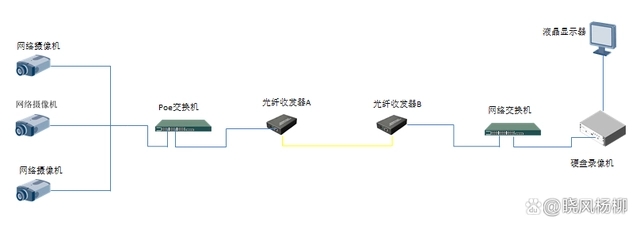

  1.1 监控系统拓扑图





  常见简单型监控拓扑图

  2、监控系统常用设备

  2.1、硬盘录像机

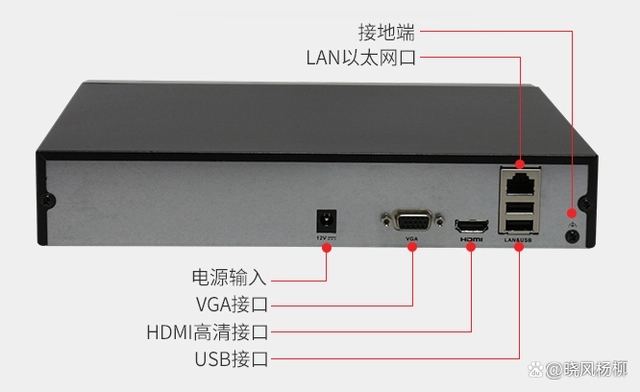

  硬盘录像机是对摄像机的视频流进行解码,将图像呈现在显示器上的设备,同时内部安装存储硬盘,将视频图像储存在硬盘内部,以备在需要查询录像的时候调出视频查看,该设备根据通道路数及盘位的不同,价格相差较大,一般家用摄像头路数少,建议购买4/8/16路,2盘位的录像机。对于企业或政府单位,摄像头个数往往较多,建议购买32/64路,4/8盘位录像机。下图显示硬盘录像机的各个接口:电源接口(插电源线)、USB口(上传及拷贝文件)、网线接口(插网线)、VGA接口(接显示器)、HDMI接口(接显示器)





  2.2、网络交换机

  网络交换机是监控系统中传输数据的关键设备,用来转发摄像机与硬盘录像机之间的数据,使得摄像机能和硬盘录像机能够相互通信。交换机有多个网口,端口之间通过MAC地址端口映射表来转发数据,选购交换机的参考参数主要有以下几点:

  端口数量及种类:交换机常用的有电口(插网线)和光口(插光模块),端口数量越多,可连接的摄像头数量越多。

  背板带宽:交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量,背板带宽标志了交换机总的数据交换能力,计算公式为:端口数×相应端口速率×2(全双工模式)=总带宽,购买时不小于这个总带宽即可

  端口速率:每个端口的数据转发速度,单位是bps,即每秒传输的比特位,常用的有100bps,1000bps

  包转发率:即交换机能同时转发包的数量,包转发率的数值表示交换机转发数据包能力的大小,常见的单位是mpps

  POE功能:带poe功能的交换机可以为支持poe功能的摄像机供电,即可以通过一个网线传输电源和网络数据,无需在给摄像机敷设电源线,减少施工工作量,poe分为标准poe(智能协商供电)和非标准poe(强制供电),标准poe通过互联设备的端口之间通过逐渐加电压的方式来检测电阻确定被供电方是不是poe设备,如果不是poe设备就取消供电。非标准poe供电则不管对方是不是poe设备都会供电,所以容易烧毁非poe供电设备。

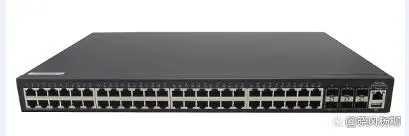

  48电口+4光口交换机

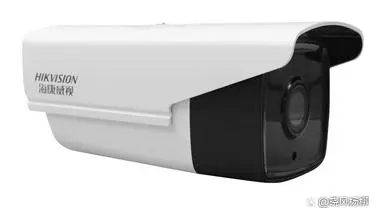

  2.3、网络摄像机

  网络摄像机是一种可以把光学图像信号编码成IP数据包传输的设备,和早期模拟摄像机不通,模拟摄像机是通过模拟信号传输视频,通过同轴电缆来传输信号,网络摄像机是通过网线来传输信号。网络摄像机一般带有红外灯,通过红外灯发出的红外光给摄像机提供照明,红外灯提供的照度有限,一把晚上看起来画面偏暗且呈现黑白色,随着技术的成熟发展,现在出现了带彩灯的全彩摄像机,这种摄像机在晚上依然可以呈现高亮和彩色图像,摄像机选型时常用参数为:

  镜头焦距:焦距短,看到的范围宽,但是有效视线近,在显示器上看到的画面感觉物体较远。焦距长,看到的范围窄,但是有效视线远,在显示器上看到的画面感觉物体较近。

  码率:数据传输时单位时间传送的数据位数,一般像素越高的摄像机码率也高,码率直接关系到图像的清晰度,也影响到硬盘存储数据量的大小,码率越高产生的数据量也越大,存储的天数就会变短

  像素:像素是指照片的点数,一般有130万/200万/400万像素的摄像机,像素越大说明图像上可以呈现的像素越多,画面越细腻。

  分辨率:显示分辨率就是屏幕上显示的像素个数,比如1920*1080,就是水平方向可以有1920个像素点,垂直方向上可以有1080个像素点。

  帧率:每秒显示的图片数,影响画面的流畅度。
